MAX14870ETC電機驅動器為驅動和控制有刷直流電機和繼電器提供小尺寸、低功耗及簡便的方案，電壓在4.5V至36V之間。很低的驅動導通電阻，降低功耗。

驅動器采用無電荷泵設計，以減少外部元件以及降低電源電流。集成快速衰減電流調節，讓用戶可以調節啟動電機的峰值電流，并讓外部所需的元器件數量減到最少。

獨立的輸入電壓檢測(SNS)降低了走線的寄生電阻所引起的電流檢測誤差。MAX14870有直通保護和內部續流二極管，可吸收電機感應電流。驅動器輸出具有短路保護，防止對地短路、電源短路以及M1至M2短路。出現過熱或過流故障期間FAULT輸出低電平信號。

MAX14870具有PWM以及方向控制輸入，用于方向控制。

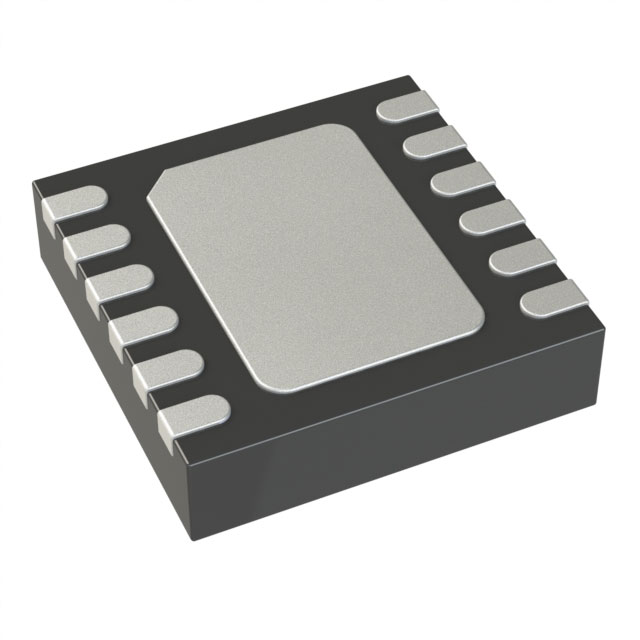

MAX14870ETC采用12引腳(3mm x 3mm) TDFN-EP封裝，工作在-40°C至+85°C溫度范圍。

特點

小型封裝處理高功率并減小外形尺寸

高達2.5A峰值電機電流

節省空間的TDFN-EP (3mm x 3mm)封裝

靈活的4.5V–36V電源支持較長的電池壽命

低功耗，工作溫度較低、時間較長

280mmΩ (典型值)電橋總導通電阻

1mA (典型值)電源電流，30kHz/24V時

10μA (最大)待機電流，12V時

簡化設計，縮短上市時間

無電荷泵架構

電流調節只需一個檢測電阻

電流檢測輸入簡化PCB布局

集成保護提供可靠的驅動方案

短路保護驅動器

熱關斷欠壓鎖定

低電平有效FAULT診斷輸出

-40°C至+85°C溫度范圍

應用

打印機與掃描儀

繼電器驅動器

自動售貨機和游戲機
