ISO7041-Q1 器件是一款可用于隔離 CMOS 或 LVCMOS 數字 I/O 的超低功耗多通道數字隔離器。每 條隔離通道的邏輯輸入和輸出緩沖器均由雙電容二氧化 硅 (SiO2) 絕緣柵相隔離?；谶吘壍膭?chuàng)新架構與開關 鍵控調制方案相結合，使這些隔離器具有非常低的功 耗，同時符合 UL1577 規定的 3000VRMS 隔離額定 值。ISO7041-Q1 器件在 3.3V 時的每通道動態電流消 耗低于 120μA/Mbps ， 每通道靜態電流消耗為 3.5μA，因此可用于對功耗和熱性能有要求的系統設 計中。

特性

? 具有符合 AEC-Q100 標準的下列特性：

– 器件溫度等級 1：–40°C 至 +125°C 環境工作溫度范圍

? 提供功能安全

– 可提供用于功能安全系統設計的文檔：ISO7041-Q1

? 滿足 VDA320 隔離要求

? 超低功耗

– 每通道靜態電流為 3.5μA (3.3V)

– 100kbps 時的每通道電流為 15μA (3.3V)

– 1Mbps 時的每通道電流為 116μA (3.3V)

? 穩健可靠的隔離柵

– 預計壽命超過 100 年

– 隔離額定值為 3000VRMS

– CMTI 典型值為 ±100kV/μs

? 寬電源電壓范圍：3.0V 至 5.5V

? 寬溫度范圍：–40°C 至 125°C

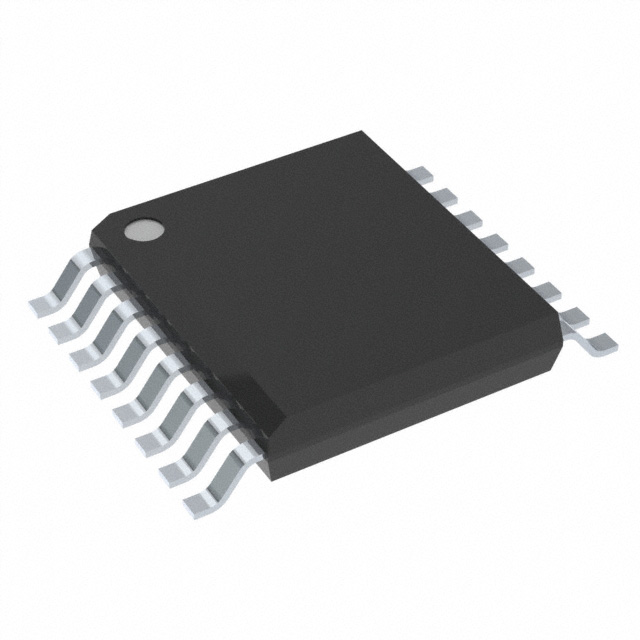

? 小型 16-QSOP 封裝 (16-DBQ)

? 信令速率：高達 4Mbps

? 默認輸出高電平 (ISO7041-Q1) 和低電平

(ISO7041F-Q1) 選項

? 優異的電磁兼容性 (EMC)

– 系統級 ESD、EFT 和浪涌抗擾性

– 在整個隔離柵具有 ±8kV IEC 61000-4-2 接觸放電保護

– 超低干擾 (EMI)

? 安全相關認證（計劃）：

– DIN V VDE 0884-11:2017-01

– UL 1577 組件認證計劃

– IEC 60950-1、IEC 62368-1、IEC 61010-1、IEC60601-1 和 GB 4943.1-2011 認證

應用

? 混合動力、電動和動力總成系統 (EV/HEV)

– 電池管理系統 (BMS)

– 車載充電器

– 牽引逆變器

– 直流/直流轉換器

– 逆變器和電機控制
