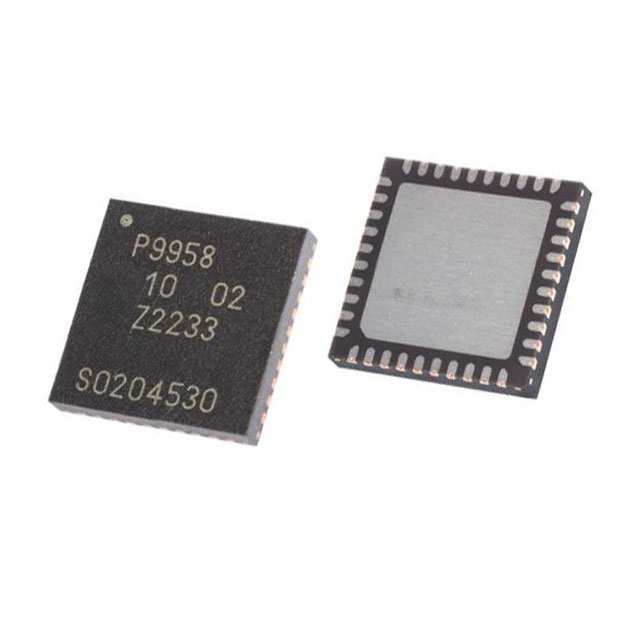

PCA9958HNY：24通道 SPI串行總線 63mA/ 5.5V 恒流 LED 驅動器，HVQFN-40

型號：PCA9958HNY

封裝：HVQFN-40

類型：LED驅動器

PCA9958HNY是一款24通道SPI串行總線63mA LED驅動器，電源電壓范圍為2.7V至5.5V。該器件針對RGBA LED的調光和閃爍進行了優化。

PCA9958HNY：每個LED都有自己的8位分辨率固定頻率，工作頻率為31.25kHz，可調占空比為0%-100%，用于亮度控制。附加PWM控制器具有122Hz的固定頻率和15Hz的可調頻率，占空比為0%-99.6%，用于調光和閃爍控制。

PCA9958HNY 可在250μA至63.75mA范圍內使用8位線性DAC調節輸出峰值電流。PCA9958具有開路和短路檢測電路以及熱關機保護。該器件具有10MHz的4線SPI帶寬，可與本地micro進行通信。

PCA9958HNY - 主要特性：

24個可編程LED驅動器

- Off/On控制

- 8位可編程

?LED亮度

?可按組和單獨調光/閃爍

- 輸出延遲可減少EMI和浪涌電流

漸變控制

- 每個可分配給6個控制組之一

- 上升/下降（壓擺率）

- 步進時間（256步中的每步時間）

- 保持電流（峰值時間）

輸出精度

- 輸出電流為60mA時，絕對精度為±7.5%

- 輸出電流為30mA時，絕對精度為±9％

- 通道間差異最大±5％

- 器件間差異最大±7％

穩健的特性

- 閉鎖性能超過JESD 78 Class II規定的100mA

- ESD保護超過JESD22

?2kV HBM

?750V CDM

- 非LED引腳輸入容壓為5.5V

- 內部上電復位

HVQFN40封裝 - 0.5 mm間距，體積6mmx6mmx0.85mm，額定值高達+125?C
