LT3950JMSE是一款多拓撲 DC/DC 轉換器，專門設計用于驅動高電流 LED。它包含 1.5A、60V DMOS 開關，并支持外部 PWM 調光 PMOS。LT3950JMSE具有用于調光的內部 PWM 發生器，該發生器將模擬控制信號映射到用于定義 PWM 調光占空比的指數坐標系。使用指數坐標系定義占空比，可在大 LED 電流范圍內保持調光分辨率。除了作為恒定電流源之外，LT3950JMSE還提供輸出電壓調節。如果發生開路 LED 事件，可以用來防止損壞部件?？删幊涕_關頻率為提高效率或減小組件尺寸提供了設計靈活性。啟用擴頻頻率調制，可降低 EMI。通過使用外部時鐘驅動 SYNC/SPRD 引腳，也可以輕松地使開關頻率同步。LED 電流可通過單個外部檢測電阻進行編程，并可通過 CTRL 引腳上的模擬信號，將其從零調整至滿量程。

優勢和特點

可在升壓、SEPIC、降壓以及升降壓模式下工作

128:1 內部指數刻度 PWM 調光

寬輸入電壓范圍 (3V 至 60V)

1.5A、60V 內部開關

20000:1 100Hz 外部 PWM 調光

±2% LED 電流和輸出電壓調節

用于 PWM 調光的 PMOS 開關驅動器

LED 短路/斷路保護和指示

恒壓恒流調節

300kHz 至 2MHz 可調開關頻率

100Hz 至 1kHz 可調 PWM 發生器頻率

內部展頻 (SSFM)

輕松同步至外部時鐘

具有滯后的可編程 VIN UVLO

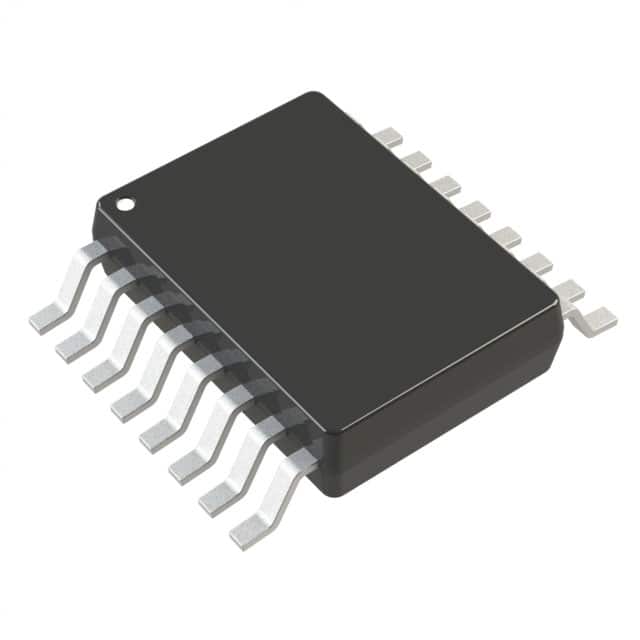

采用 16 引腳 MSOP 封裝

應用

顯示器背光照明

汽車和航空電子設備照明
