MAX22204AUU是一款兩相步進電機驅動器。它集成了兩個65V、3.8AMAX H橋。H橋FET的阻抗非常低，因此驅動效率較高且散熱很少。總RON（高側 + 低側）的典型值為0.3Ω。MAX22204AUU集成了一個精密的電流驅動調節電路和一個由STEP/DIR接口控制的128微步內置分度器。高微步分辨率和先進的控制技術可確保工作時保持平穩和安靜。

MAX22204AUU具有以下特點：

兩個H橋的電壓額定值為+65V

總Rdson（高側 + 低側）：300mΩ（典型值）(TA = 25°C)

每個H橋的電流額定值（TA = 25°C時的典型值）：

IMAX = 3.8AMAX（驅動容性負載的脈沖電流）

IFS(MAX) = 2.8A（內部電流驅動調節的最大滿量程電流設置）

IRMS = 2ARMS/相位（TA = 25°C，VM = +24V）

集成電流控制

可使用外部電阻配置滿量程DAC電流

可通過一路邏輯輸入(TRQ)在兩個級別之間快速更改扭矩

提供內部電流檢測(ICS)功能，無需使用體積較大外部電阻器，提高了效率

通過128微步分度器提供內置控制功能

STEP/DIR接口

集成用于微步功能的DAC和時序控制器

多種衰減模式（慢速、混合、自適應）

可使用外部電阻配置固定關斷時間

電流檢測輸出（ISENA、ISENB）電流監視器

低電平有效故障指示器引腳(FAULT)

保護功能

為每個通道(OCP)提供過流保護

欠壓保護(UVLO)

熱關斷TJ = 155°C (TSD)

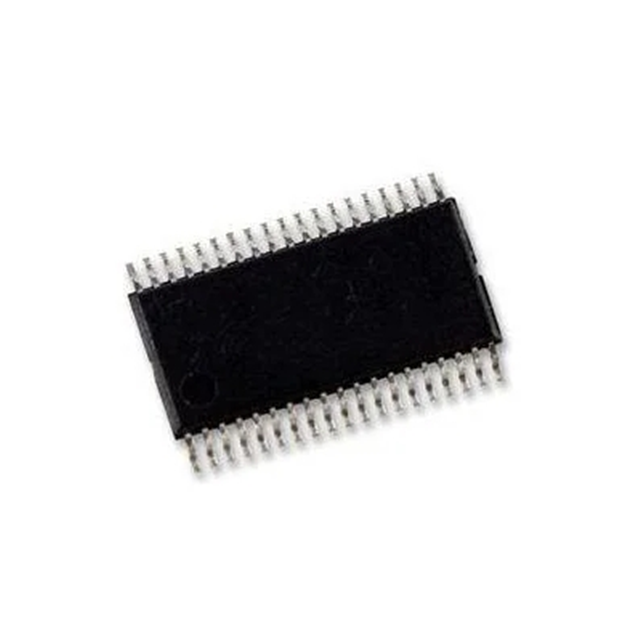

采用TSSOP38 4.4mm x 9.7mm封裝
