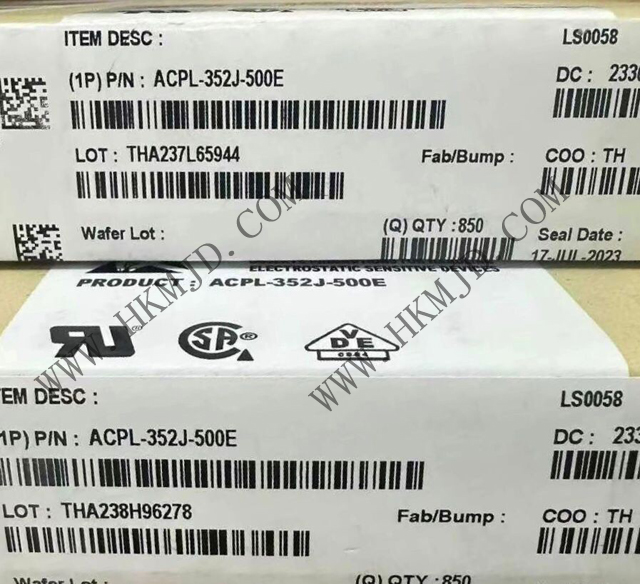

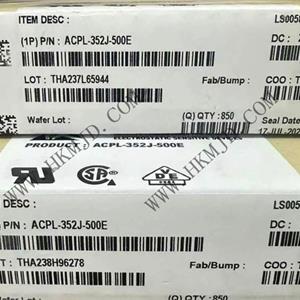

ACPL-352J-500E是一款 5A 柵極驅動光耦合器器件，集成了故障安全 IGBT 和 MOSFET 診斷、保護和故障報告功能。該器件的共模瞬態抗擾度 (CMTI) 超過 100 kV/μs，傳播延遲極小，時序偏移極佳。峰值輸出電流高、工作電壓范圍寬，無需輸出緩沖電路，使設計人員能夠?yàn)殡姍C(jī)驅動器和功率變頻器實施經濟高效的柵極驅動器解決方案。

ACPL-352J-500E特性

5.0 A 最大峰值輸出電流

4.5 A 最小峰值輸出電流

150 ns 最大傳播延遲

雙輸出驅動，可控制開啟和關閉時間

過電流檢測，可配置 “軟 ”關斷

功能安全報告

過電流故障反饋

IGBT/MOSFET 柵極狀態反饋

欠壓鎖定（UVLO）狀態反饋

帶滯后的欠壓鎖定 (UVLO)

100 kV/μs VCM = 1500 V 時的最小共模抑制 (CMR)

15V 至 30V 寬工作 VDD2 范圍

-40 °C 至 105 °C 工業溫度范圍

8.3 毫米爬電和間隙

安全認證待定

UL 認證 1 分鐘 5000 VRMS。

CSA

IEC/EN/din EN 60747-5-5 VIorm = 1414 Vpeak

ACPL-352J-500E應用

IGBT 和 SiC/GaN MOSFET 柵極驅動

工業驅動器和逆變器

可再生能源逆變器

開關電源
