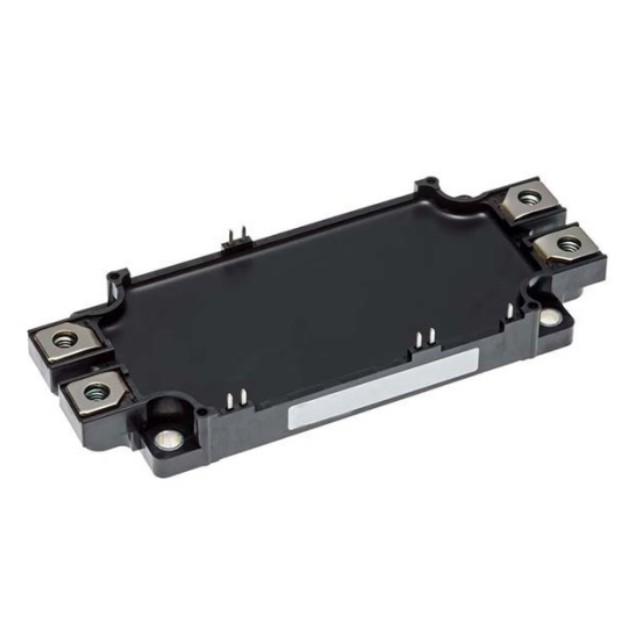

CM200DX-24S是三菱電機（Mitsubishi Electric） 推出的 NX系列IGBT功率模塊，采用半橋（Half-Bridge）拓?fù)浣Y(jié)構，適用于工業變頻器、伺服驅動、新能源逆變器等應用。該模塊基于 第六代IGBT硅片技術，優化了 開關損耗與導通損耗的平衡，并集成 NTC熱敏電阻 用于溫度監測，符合 RoHS無鉛標準 并通過 UL1557認證。

CM200DX-24S功能特性

高功率密度設計

1200V/200A 高耐壓與大電流能力，適用于 工業電機驅動、光伏逆變器 等應用。

半橋（Half-Bridge）拓?fù)洌?2個IGBT單元，減少外部電路復雜度3。

低損耗與高效開關

Vce(sat) = 2.15V @15V, 200A，優化導通損耗。

開關頻率≤20kHz，適用于 高頻PWM控制 場景。

高可靠性封裝

低電感封裝（LV100），減少雜散電感，抑制開關過沖電壓。

絕緣耐壓2500Vrms（Viso），符合工業級安全標準。

溫度監測與保護

內置 NTC熱敏電阻，實時監控模塊溫度，支持 過熱保護 功能。

工作溫度范圍 -40°C ~ +150°C，適應嚴苛工業環境。

技術參數

型號：CM200DX-24S

拓?fù)浣Y(jié)構：半橋（Half-Bridge）

額定電壓（VCES）：1200V

額定電流（IC）：200A

絕緣耐壓（Viso）： 2500Vrms

Vce(sat) @15V,200A:2.15 V

輸入電容（Cies）：20nF @10V

最大功率耗散：1500 W

工作溫度：-40°C ~ +150°C

封裝類型：Module（底座安裝）

典型應用

工業變頻器（泵、風機、壓縮機驅動）

伺服控制系統（高動態響應）

光伏逆變器（太陽能發電系統）

焊接設備（中高頻開關電源）
