LT1999HS8-20器件是（ADI）推出的高電壓、雙向電流檢測放大器，專為寬共模電壓范圍設計。該放大器具有以下核心特性：
具有3種增益選項的緩沖輸出：10V/V、20V/V、50V/V
增益精度：0.5%（最大值）
輸入共模電壓范圍：–5V至80V
AC CMRR > 80dB (100kHz)
輸入失調電壓：1.5mV（最大值）
–3dB帶寬：2MHz
在整個共模范圍內實現順暢的連續操作
4kV HBM容差和1kV CDM容差
低功耗關斷：<10μA
工作溫度范圍：-55°C至150°C
8引腳SO（窄體）封裝
AEC-Q100通過汽車應用認證
說明
LT1999HS8-20是一款高速、精準的電流檢測放大器，專為在一個寬共模范圍內監視雙向電流而設計。LT1999HS8-20可提供三種增益選項：10V/V、20V/V 和 50V/V。
LT1999HS8-20通過一個外部阻性分路器來檢測電流，并產生一個輸出電壓，可指示檢測電流的數值和方向。輸出電壓以位于電源電壓與地之間的中間電壓為參考電位，或者也可以采用一個外部電壓來設定參考電平。LT1999HS8-20還具有一個 2MHz 帶寬和一個 –5V 至 80V 的共模輸入范圍，因而適合于監視 H 橋電機控制器中的電流、開關電源、螺線管電流、以及電池充電電流 (從滿充電至電量耗盡)。

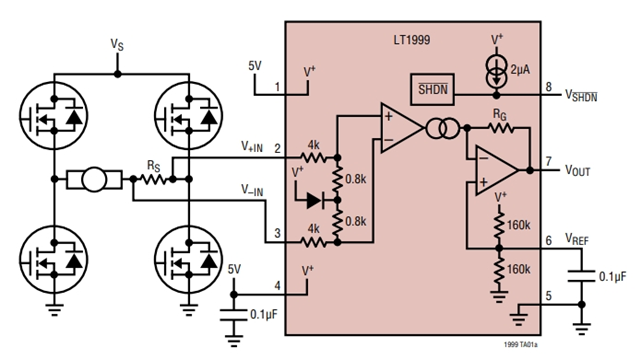

典型應用
LT1999HS8-20放大器廣泛用于以下應用領域：
高端或低端電流檢測
H 橋電機控制
螺線管電流檢測
高電壓數據采集
PWM 控制環路
熔絲 / MOSFET 監視
基本參數
產品：LT1999HS8-20
放大器類型：電流檢測
電路數：1
輸出類型：-
壓擺率：3V/μs
-3db 帶寬：2 MHz
電流 - 輸入偏置：137.5 μA
電壓 - 輸入補償：500 μV
電流 - 供電：5.8mA
電壓 - 跨度（最小值）：4.5 V
電壓 - 跨度（最大值）：5.5 V
工作溫度：-40°C ~ 125°C
安裝類型：表面貼裝型
封裝/外殼：8-SOIC
如需獲取您的LT1999HS8-20電流檢測放大器專屬報價，歡迎通過（www.030311.com）查詢。
