NCV92310ABMTWTXG是 onsemi 推出的一款高度集成的電源管理IC（PMIC），專為汽車安全攝像頭等POC（Power Over Coax）應用設計。該芯片采用3.53.5毫米的 QFNW20封裝 ，集成了以下核心功能：一個同軸電纜供電直流-直流轉換器（2.15MHz，2.2H/10F，1.2A），具有2.8V至5.0V（1…

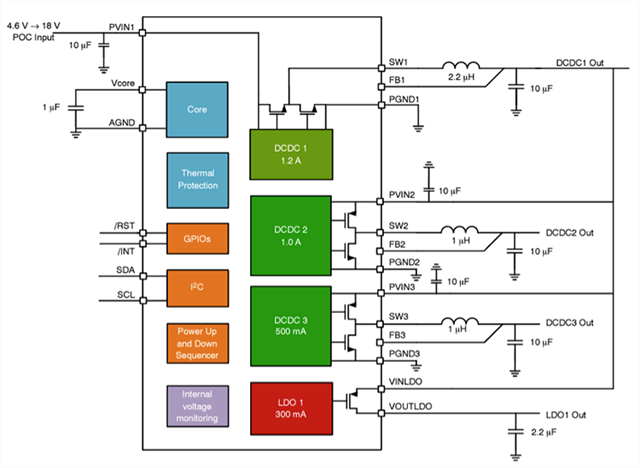

NCV92310ABMTWTXG是 onsemi 推出的一款高度集成的電源管理IC（PMIC），專為汽車安全攝像頭等POC（Power Over Coax）應用設計。該芯片采用3.5×3.5毫米的 QFNW20封裝 ，集成了以下核心功能：
一個同軸電纜供電直流-直流轉換器（2.15MHz，2.2H/10F，1.2A），具有2.8V至5.0V（100mV每檔）的可編程輸出電壓范圍
一個直流-直流轉換器（2.15MHz，1H/10F，1A），具有0.6V至2.175V（25mV每檔）的可編程輸出電壓范圍
一個直流-直流轉換器（2.15MHz，1H/10F，500mA），具有0.6V至2.175V（25mV每檔）的可編程輸出電壓范圍
一個低噪聲、低壓差穩壓器（2.2F，300mA）
可編程輸出電壓范圍：2.6V至3.3V（100mV每檔）
低輸出噪聲：50VRMS（典型值，VOUT = 2.8V，10Hz至100kHz）
控制
兼容400kHz/1MHzI2C
I2C使能控制位
/RST和中斷輸出引腳
可定制上電/斷電順序，帶軟啟動
擴展輸入電壓范圍：4.6V至18V
效率：88%
靈活支持各種圖像傳感器
設計用于安全關鍵型應用
各種故障檢測和報告
QFNW-20封裝，占位面積為3.5mm x 3.5mm，腳距為0.5mm
潮濕敏感度等級 (MSL) 1級
詳情
NCV92310ABMTWTXG汽車同軸電纜供電 (POC) 圖像傳感器電源管理IC (PMIC) 優化用于提供同軸電纜供電汽車應用子系統，例如后視、前視和環視攝像頭。NCV92310ABMTWTXG集成了多個直流-直流降壓型開關電源轉換器和一個LDO，用來為圖像傳感器、SerDes以及遠程相機模塊中的任何其他外部元件供電。
此外，NCV92310ABMTWTXG將所有電源要求集成到單個器件中，從而減小了解決方案尺寸和復雜性，同時支持當今市場上的各種圖像傳感器。NCV92310ABMTWTXG PMIC具有極高的靈活性，以確保兼容各種傳感器和功能安全要求。NCV92310ABMTWTXG可與安森美的圖像傳感器無縫配對，確保有高質量的設計和極少的設計工作量。
應用場景
NCV92310ABMTWTXG PMIC專為汽車安全攝像頭系統設計，適用于以下場景：
同軸電纜供電負載點 (POL) 電源
汽車ADAS攝像頭模塊
工業攝像頭模塊
性能參數
應用：照相機
電流 - 供電：13mA
電壓 - 供電：4.6V ~ 18V
工作溫度：-40°C ~ 150°C（TJ）
等級：汽車級
資質：AEC-Q100
安裝類型：表面貼裝，可潤濕側翼
封裝/外殼：20-QFNW（3.5x3.5）
