介紹一款STMicroelectronics L99MH98汽車用八通道半橋前置驅動器

詳情

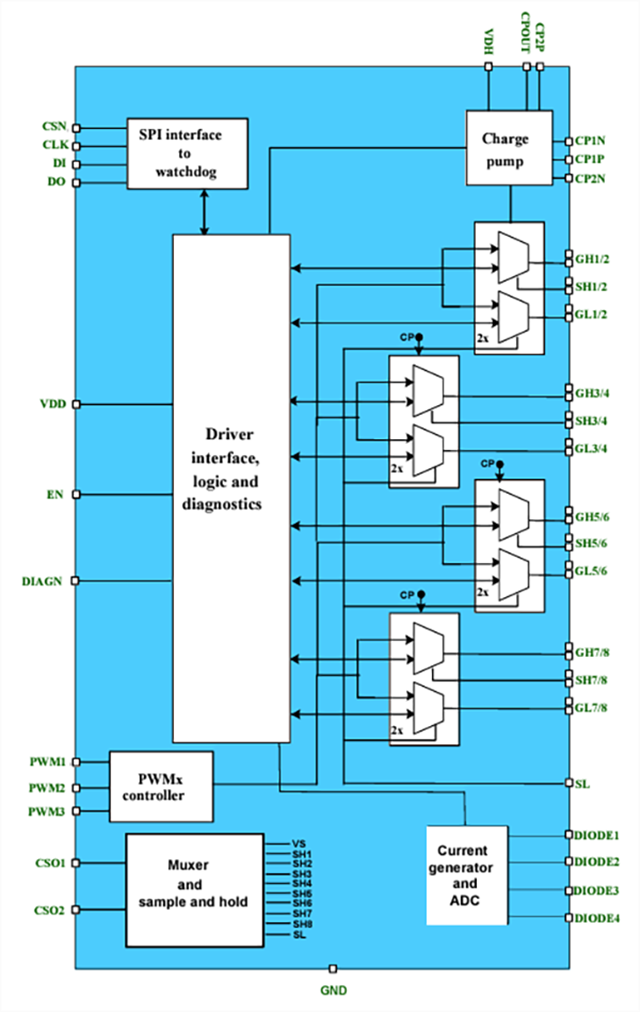

L99MH98汽車用八通道半橋前置驅動器可控制多達16個N溝道MOSFET，用于直流電機控制應用，例如汽車電動座椅控制。L99MH98采用VFQFPN48L封裝，帶裸露焊盤。該封裝還具有可濕性側翼，便于目測檢查焊點。24位串行外設接口 (SPI) 配置和控制八個半橋或四個半橋。SPI狀態寄存器提供高級診斷信息，例如電源電壓監控、電荷泵電壓監控、溫度警告和過熱關斷。每個柵極驅動器均獨立監控外部MOSFET漏源電壓的故障情況。

L99MH98支持外部MOSFET上的間接電流測量，從而節省成本和降低系統復雜性，避免使用分流電阻器。對外部MOSFET進行更高效的柵極電流控制（稱為"三級柵極電流“)，可降低和優化電磁干擾 (EMI)。保護特性（用于短路檢測的漏源監控、過熱警告/關斷、用于MCU控制的超時看門狗以及通過SPI實現的詳細斷態診斷）確保ASIL-B符合ISO 26262標準。

以下是L99MH98核心特性：

符合 AEC-Q100

符合ISO26262標準，涵蓋ASIL-B安全完整性等級

八通道半橋或四通道半橋預驅動器

獨立通道驅動器，高達8個高側或8個低側

驅動邏輯允許任何半橋配置－使用內部柵極驅動器對不同半橋進行配對（GHx/SHx/GLx可與任何GHy/BLY/GLy連接）

支持邏輯電平和標準電平MOSFET

反向電池保護MOSFET的控制

發生故障時完全可配置的半橋驅動器

用于電動行李箱/后擋板應用的發生器模式

支持外部MOSFET的間接電流測量

SPI可配置過壓閾值

自適應MOSFET柵極控制

外部HS/LS三步柵極控制

提高了電磁輻射

可編程?hào)艠O電流高達120mA

降低PWM模式下的開關損耗

VDS 監控

復位模式下低IQ (1.05μA)

高側和低側能夠提供保護和診斷

4個外部二極管控制，用于協助校準間接電流測量，可用于穩定溫度監控

漏源監控，用于短路檢測

過熱警告和關斷

超時看門狗，用于MCU控制

通過SPI進行詳細的斷態診斷（開路負載、電池短路或接地短路）

3個PWM輸入

支持高側和低側PWM

主動續流

高達50kHz PWM頻率

框架外串行外設接口 (SPI)，24位

QFN封裝，帶可濕性側翼，7mm x 7mm x 0.9mm

工作溫度范圍：-40 °C至+150 °C

符合RoHS指令 - 綠色產品

典型應用

L99MH98主要應用于汽車電子系統中的電機控制模塊，例如電動座椅、后備門等需要高精度驅動的場景。
