INA740BIREMR器件是（Texas Instruments）推出的一款高精度數字功率監測芯片，屬于 EZShunt? 系列，主要用于電流和功率監測。其關鍵特性如下：
低損耗集成分流電阻器
內部電阻：800Ω（TA = 25°C時）
連續電流：±35A（TA = 25°C時）
峰值測量能力：±39.32A
電流監控精度（A/B級，最大值）
失調電流：±6.25mA/±62.5mA
失調漂移：± 30μA/°C（A和B級）
系統增益誤差：±0.75%/±1.25%
共模抑制：±0.125/±1.25mA/V
電源監控精度（A/B級，最大值）
±0.9%/±1.6%（25°C，滿量程）
能量和充電精度（A/B級，最大值）
±1.4%/±2.1%（25°C時、滿量程）
溫度傳感器：±1.5°C（25°C時最大值）
精密振蕩器：±0.5%（25°C時最大值）
可編程轉換時間和平均值
2.94MHz高速I2C接口，帶16個可引腳選擇的地址
由2.7 V至5.5 V電源供電運行
工作電流：640μA（典型值）
關斷電流：5 μA（最大值）
簡介

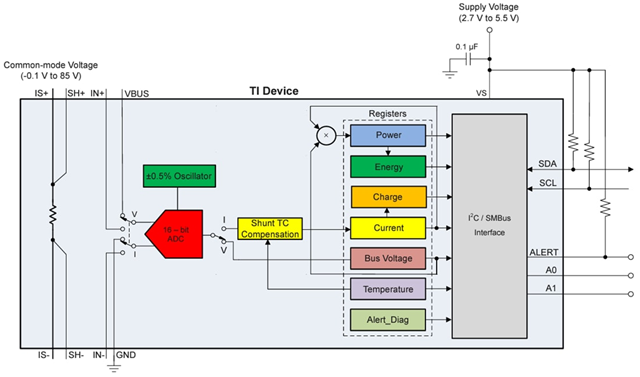

INA740BIREMR I2C輸出數字功率監控器具有集成電流檢測元件和16位Δ-Σ ADC，專門設計用于電流檢測應用。INA740BIREMR可測量高達±39.32A滿量程電流，共模電壓范圍為-0.1V至+85V。
INA740BIREMR采用精度為±0.5%的集成振蕩器，可報告總線電壓、電流、功率、裸片溫度、能量和電荷累積。所有報告均在后臺執行所需計算的同時完成。集成溫度傳感器在結溫范圍內的精度為±2.5°C。
性能參數
功能：電流監控器
感應方法：高/低端
精度：±0.1%
電壓 - 輸入：2.7V ~ 5.5V
電流 - 輸出：35A
工作溫度：-40°C ~ 125°C（TA）
安裝類型：表面貼裝型
封裝/外殼：14-VQFN（5x4）
其典型應用包括：
供電
電網基礎設施
工業電池組
測試設備
電信設備
企業服務器
