F6212AVGI 是一款 16 通道雙波束接收有源波束成形射頻集成電路多芯片模塊，設計用于 Ka 波段 SATCOM 平面相控陣天線。該集成電路有 8 個射頻輸入端口、2 個射頻輸出端口和 16 個（每個波束 8 個）相位/振幅控制通道。集成電路的八個輸入端口可由電子掃描陣列（ESA）的八個單極化元件或四個雙極化元件驅動。每個通道都有 6 位數字相位和增益控制分辨率，跨度 360°，動態范圍 26dB，可實現精確的光束模式和偏振控制。

集成電路采用 2.1 - 2.5V 和 0.95 - 1.05V 兩種電源軌工作，典型通道增益為 28dB。芯片具有電源管理功能，如低功耗待機模式、每個通道的獨立使能控制以及通過專用控制引腳激活的單波束模式。集成的高 Q 帶通濾波器可抑制 SATCOM Tx 和 5G mmWave 信號，在不增加功耗的情況下提高動態范圍。該器件的 SPI 總線和控制引腳采用標準 1.8V 邏輯工作，速度高達 50MHz。先進的數字模式和大容量片上存儲器使陣列級波束位置切換時間小于 100ns，大大減少了死區時間和延遲。

最后，緊湊、CTE 匹配的 FCBGA 有機封裝，帶有所有單端 50 歐姆匹配射頻端口和 0.5 毫米間距，大大簡化了這些器件在大型天線面板上的物理集成。

F6212AVGI 的特性

? 17.7 - 21.2GHz 工作頻率

? 支持 4 個雙極化或 8 個單極化元件

? 兩個同步獨立波束輸出

? 集成高 Q 值發射抑制濾波器

? 28dB 典型通道增益

? 26dB 增益控制，步長為 0.45dB

? 360° 相位控制，6 位分辨率

? 2.3V 和 1V 標稱電源輸入

? 標準 1.8V 數字邏輯

? 溫度補償

? 帶數字讀數的溫度傳感器

? 具有快速光束轉向功能的高級數字模式

? 片上光束狀態存儲器

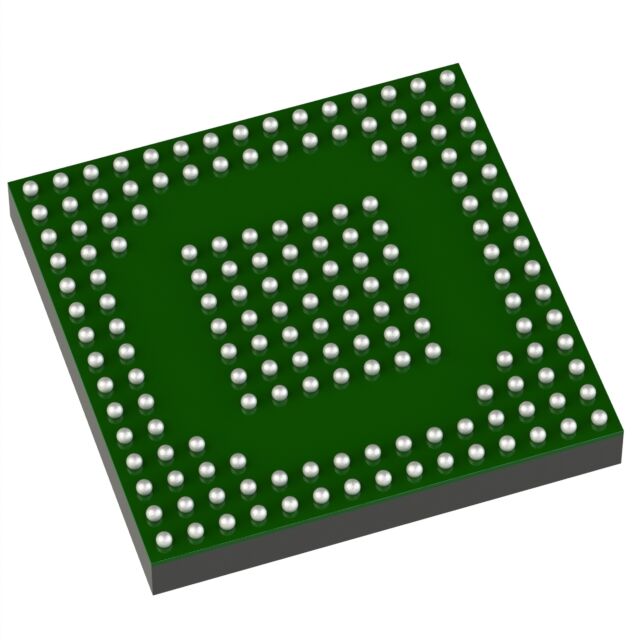

? 7.6 ? 7.6 ? 0.9 毫米、165-FCBGA

F6212AVGI 的典型應用

? 相控陣天線

? Ka 波段 SATCOM 終端

? 航空航天、海事和 SOTM
