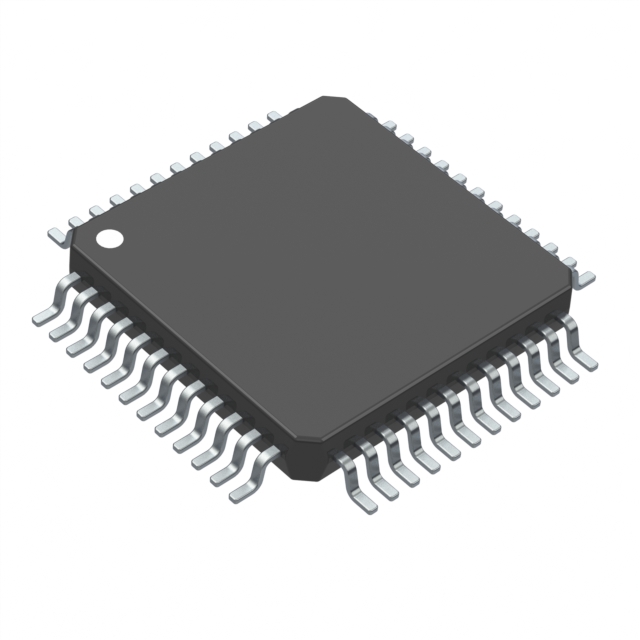

TLE98812QTW60：MOTIX? 全橋驅動IC——2 相電機驅動器，TQFP-48

基本信息：

型號：TLE98812QTW60

封裝：TQFP-48

類型：MOTIX? 全橋驅動IC

TLE98812QTW60 屬于 MOTIX? TLE988x 產品系列。TLE98812QTW60 是一款完全集成的 2 相電機驅動器，采用行業標準的 Arm? Cortex?-M3 內核，可實現先進的電機控制算法。它包括一個橋式驅動器，可驅動多達四個外部功率 NFET，實現 2 相電機控制。雙級電荷泵可實現低電壓操作和可編程電荷電流曲線，以及用于優化電磁兼容性的自適應 MOSFET 控制。其外設集包括一個電流檢測放大器、兩個逐次逼近 ADC（可與用于 PWM 生成的捕獲和比較單元 7 同步）以及多個 16 位定時器。此外，還集成了 CAN 2.0 收發器和 MULTICAN+ 控制器，可實現 CAN 2.0 通信以及大量通用輸入/輸出。它包括一個片上線性穩壓器，可為外部負載供電。(例如 TMR 或霍爾效應傳感器）。

TLE98812QTW60 產品特征：

四個可編程柵極驅動器，集成 N 溝道 MOSFET 充電泵

集成 CAN 2.0 收發器

2 x 14 位 SDADC，帶 2 個差分輸入

2 個 UART 發射器（支持 LIN）

2 個同步串行接口 (SSC)，用于 SPI 通信

用于產生時鐘的片上振蕩器和 PLL

一個帶喚醒功能的高壓監控輸入

高速電流檢測放大器，用于通過并聯方式檢測電機電流

測量單元：

- 10 位診斷 ADC，帶 15 個多路復用輸入端

- 12 位用戶 ADC，26 個多路復用輸入端

- 片上溫度和電源電壓測量單元

0 級認證支持高達 Tjmax = 175 °C 的運行溫度

獨立可編程窗口看門狗

5V/1.5V 內部電源

外部電源 (VDDEXT)： 5V+/-2% @ 40mA

封裝：TQFP-48

省電模式

- 睡眠模式

- 停止模式

- 睡眠模式期間循環喚醒或循環感應
